Unidades de deslizamiento de bolas de movimiento lineal de tipo largo

Información básica

N º de Modelo.	SC8UU
Tipo	Alargar
Paquete de transporte	según el requisito del cliente
Origen	Shandong China (continental)
Código hs	848210
Capacidad de producción	10000 piezas por mes

Descripción del Producto

Unidades de deslizamiento de bolas de movimiento lineal de tipo largoIntroducción al rodamiento lineal
El rodamiento lineal es una producción de bajo costo del sistema de movimiento lineal, para un recorrido ilimitado junto con el eje del cilindro. Como llevaba la punta de la bola en contacto con el eje, por lo que se utilizan cargas pequeñas. Rodamiento lineal con rotación de bola de fricción mínima, para que pueda ser un movimiento de precisión suave.
Notas de instalación

1. El conjunto del cojinete lineal dentro del cojinete, no impacte directamente al cliente ni a las tarjetas del lado de la carcasa del cojinete del anillo y el anillo, use la herramienta especial presionada lentamente hasta que quede uniforme.
2. Los rodamientos lineales y el eje especial para el montaje, debemos prestar atención a que el eje del eje y los ejes de los rodamientos permanezcan paralelos, no se pueden usar para instalar un ángulo grande, el ángulo es demasiado grande y afecta fácilmente la precisión y la vida útil del rodamiento, y puede incluso resultado directo de balón fuera.

Función de rodamiento lineal
El rodamiento lineal tiene una carga de eje endurecida porque es el punto de contacto, lo que permite que la carga sea pequeña, pero un movimiento lineal, fricción mínima, alta precisión, movimiento rápido.

Rodamiento lineal LM:

LM3UU, LM4UU, LM5UU, LM6UU, LM8UU, LM8S, LM10UU, LM12UU, LM13UU, LM16UU,

LM20UU, LM25UU, LM30UU, LM35UU, LM40UU, LM50UU, LM60UU, LM80UU, LM100UU

Rodamiento lineal LME:

LME3UU, LME4UU, LME5UU, LME6UU, LME8UU, LME8S, LME10UU, LME12UU, LME13UU, LME16UU, LME20UU, LME25UU, LME30UU, LME35UU, LME40UU, LME50UU, LME60UU, LME80UU, LME1 00UU

Rodamiento lineal LMB: LMB4UU, LMB6UU, LMB8UU, LMB10UU, LMB12UU, LMB16UU, LMB24UU, LMB32UU

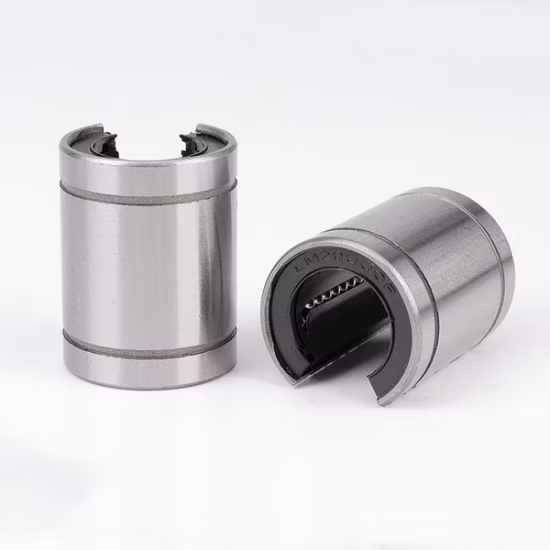

Rodamiento lineal de serie abierta LM: LM10OPUU, LM12OPUU, LM13OPUU, LM16OPUU, LM20OPUU, LM25OPUU, LM3OOPU, LM35OPUU, LM40OPUU, LM50OPUU, LM60OPUU, LM80OPUU, LM100OPUU

Rodamiento lineal tipo KH: KH0622PP, KH0824PP, KH1026PP, KH1228PP, KH1630PP, KH2030PP,

KH2540PP, KH3050PP, KH4060PP, KH5070PP

Rodamiento lineal de jaula Stell:

LM8GA, LM10GA, LM12GA, LM16GA, LM20GA,

LM25GA, LM30GA, LM35GA, LM40GA, LM50GA, LM60GA

Rodamiento lineal de jaula de acero serie SDM (igual que la serie Ease SDM): SDM16, SDM20, SDM25, SDM30, SDM35, SDM40, SDM50, SDM60, SDM80, SDM100, SDM120, SDM150

Rodamiento lineal tipo brida:

LMF6UU, LMF8UU, LMF10UU, LMF12UU, LMF13UU, LMF16UU, LMF20UU, LMF25UU, LMF30UU,

LMF35UU, LMF40UU, LMF50UU, LMF60UU, LMF80UU, LMF100UU

LMK6UU, LMK8UU, LMK10UU, LMK12UU, LMK13UU, LMK16UU, LMK20UU, LMK25UU, LMK30UU,

LMK35UU, LMK40UU, LMK50UU, LMK60UU, LMK80UU, LMK100UU

LMT6UU, LMT8UU, LMT10UU, LMT12UU, LMT13UU, LMT16UU, LMT20UU, LMT25UU, LMT30UU.

Unidad de deslizamiento lineal:

1. Tipo de cierre: SC8UU, SC10UU, SC12UU, SC13UU, SC16UU, SC20UU, SC25UU, SC30UU, SC35UU, SC40UU, SC50UU, SC60UU (tipo normal)

SC8WUU, SC10WUU, SC12WUU, SC13WUU, SC16WUU, SC20WUU, SC252UU, SC30WUU, SC35WUU, SC40WUU, SC50WUU (tipo largo) SC8VUU, SC10VUU, SC12VUU, SC13VUU, SC16VUU, SC20VUU, SC25VUU, SC30VUU, SC35VUU, SC 40VUU, SC50VUU (tipo corto)

2. Tipo abierto: SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU (tipo normal) SBR10LUU, SBR12LUU, SBR13LUU, SBR16LUU, SBR20LUU, SBR25LUU, SBR30LUU, SBR 35LUU, SBR40LUU, SBR50LUU(Tipo largo ) TBR16UU, TBR20UU, TBR25UU, TBR30UU (Este tipo con la brida en la chumacera)

Soporte del eje: SK/SHF SOPORTE DEL EJE: SK8, SK10, SK12, SK13, SK16, SK20, SK25, SK30, SK35, SK40, SK50, SK60 SHF8, SHF10, SHF12, SHF13, SHF16, SHF20, SHF25, SHF30, SHF35, SHF40, SHF50,

Serie de unidades de caja de bujes lineales

Estándar		Capacidad de carga básica		Peso (gf)	Dimensionesmm)
Designación	Cojinete de revestimiento	CN dinámico	CO N estático		SC...UU
Designación	Cojinete de revestimiento	CN dinámico	CO N estático		k	L
SC8UU	LM8UU	260	400	56	18	30
SC10UU	LM10UU	370	540	90	21	35
SC12UU	LM12UU	410	590	112	26	36
SC13UU	LM13UU	500	770	123	26	39
SC16UU	LM16UU	770	1170	189	34	44
SC20UU	LM20UU	860	1370	237	40	50
SC25UU	LM25UU	980	1560	555	50	67
SC30UU	LM30UU	1560	2740	685	58	72
SC35UU	LM35UU	1600	3130	1100	60	80
SC40UU	LM40UU	2150	4010	1600	60	90
SC50UU	LM50UU	3820	7930	3350	80	110
